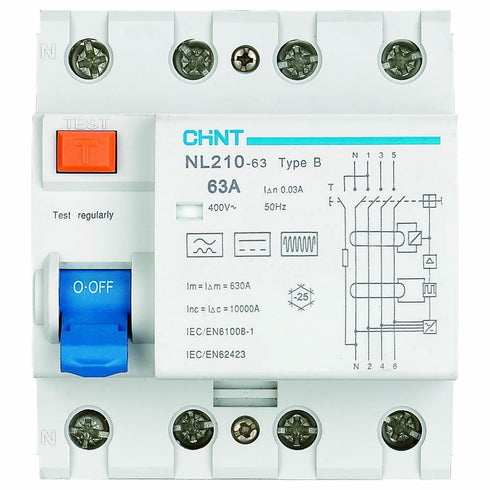

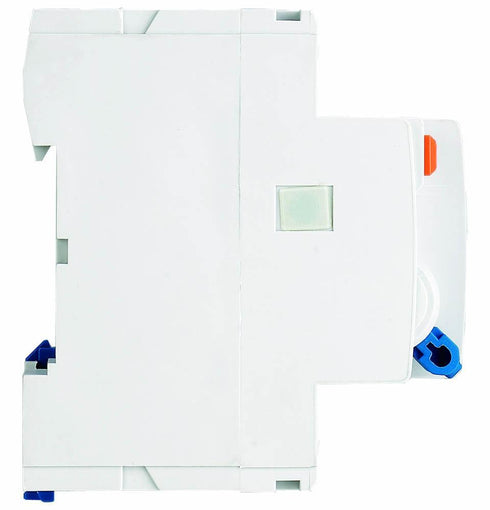

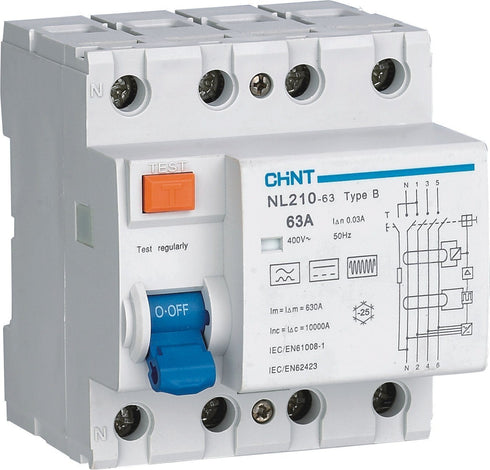

CHINT NL210 jordfeilbryter — Type B — 63A / 30mA — 3+N (4-Pol)

Produktinformasjon

• Passer på DIN-skinner
• Kan brukes på strømkurs inntil 63A - Utløserstrøm: 30 mA
• Fungerer på alle strømnett - 230V 1/3-fase (IT) og 400V 3-fase (TN)
• Oppfyller krav til lading av elektriske kjøretøy (NEK 400:2014 §722.531.2)

CHiNT jordfeilbryter / jordfeilvern oppfyller kravene til NEK 400:2014 §722.531.2. Tolkning tilsier at det skal anvendes strømstyrt jordfeilvern type B på nye strømkurser som skal brukes til ladning av elbil eller plugin-hybrid. Denne jordfeilbryteren fungerer utmerket som beskyttelse i nye installasjoner. CHiNT jordfeilbrytere type B er spesielt utviklet til å gi riktig utkobling ved pulserende og glatt likestrøm (DC).

Jordfeilbryter av B-type er påbudt på alle nye strømkurser ment for lading av elektriske kjøretøy installert etter 1.1.2015. Disse kan enten integreres i ladestasjonen eller monteres i sikringsskapet.

CHiNT jordfeilbryter passer alle strømnett og strømkurser inntil 63A. Dette gjelder både på 1-fase og 3-fase 230V, samt 3-fase 400V. Ved bruk av 2 eller 3 poler skal man begynne fra venstre mot høyre. Rekkefølgen spiller ingen rolle for IT-nett (230V), men for TN-nett skal N-leder være til venstre (gjelder både 1-fase og 3-fase). Les mer om dette under «spørsmål og svar».

Vi er etter forskrift om elektrisk utstyr § 13 pliktig til å informere våre kunder om at all elektrisk materiell beregnet på å kunne inngå i et fast elektrisk anlegg kan kun installeres av en autorisert og registrert installasjonsvirksomhet.

Tekniske detaljer

Spørsmål og svar

Hvordan skal jordfeilbryteren monteres opp i 230V / IT-nett?

For å få testknappen til å virke på IT-nett (vanlig 230V) så skal følgende poler brukes:
1) 230V / 1-fas: N + 1 (oversiden) og N + 2 (undersiden)
2) 230V / 3-fas: N + 1 + 3 (oversiden) og N + 2 + 4 (undersiden)
3) 400V / 3-fas: N +1 +3 + 5 (oversiden) og N + 2 + 4 + 6 (undersiden) - viktig at N er helt til venstre.
