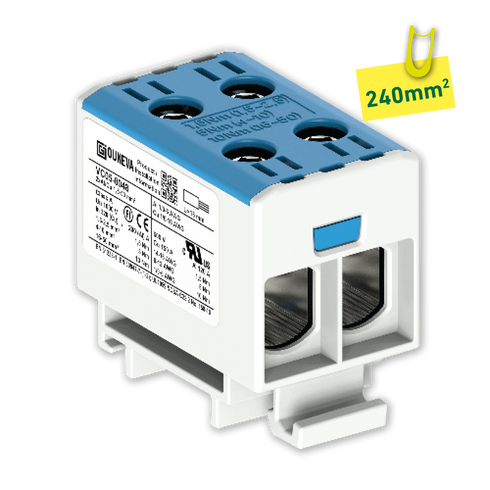

- ETLINE KOBLINGSKLEMME BLÅ AL/CU 240MM2 DOBBEL V2

- Produktinformasjon
- Spesifikasjoner
- Dokumentasjon
Blå dobbel koblingsklemme for aluminiums- og kobberledere fra 35mm² - 240mm². Koblingsklemmen er for DIN-skinne montering.
- Ved tilkobling av aluminiumsleder, skal tilkoblet leder før montasje alltid rundpresses, børstes, og fettes.
- Maksimalt 1 stk leder er tillatt per terminal.
- Antall terminaler: 4.
- Driftstemperatur: -25 - +80°C.
- Minste installasjonstemperatur: +10°C.
Maksimalt antall ledere per terminal
- Al-leder: 1 stk.
- Cu-leder: 3 stk (Se installasjonsmanual for maksimalt antall iht. ledertverrsnitt.)
- NB: Ved bruk av flere ledere i en terminal, skal tilkoblede ledere være i samme tverrsnitt og utførelse.
Maks merkestrøm
- Cu-leder: 425A
- Al-leder: 380A.
Tverrsnitt Al: 35mm² - 240mm²
- Tverrsnitt Cu enkjernet/flertrådet: 35mm² - 240mm²
- Tverrsnitt Cu mangetrådet med endehylse: 35mm² - 185mm²
Tiltrekkingsmoment
- 35mm² - 120mm²: 26Nm
- 150mm² - 240mm²: 46Nm
- NB: Hold igjen klemme under tiltrekking av leder slik at klemme ikke vrir seg, se installasjonsmanual.
| Tilkoblingsbart ledertverrsnitt fintrådet uten endehylse | 35 - 185 Kvadratmillimeter |
| Tilkoblingsbart ledertverrsnitt fintrådet med endehylse | 35 - 185 Kvadratmillimeter |
| Tilkoblingsbart ledertverrsnitt entrådet | 35 - 240 Kvadratmillimeter |
| Tilkoblingsbart ledertverrsnitt flertrådet | 35 - 240 Kvadratmillimeter |
| Merkestrøm In | 425 Ampére |
| Merkespenning | 1000 Volt |
| Tilkoblingstype 1 | Skrukobling |
| Tilkoblingstype 2 | Skrukobling |
| Antall etasjer | 1 |
| Antall klemmeposisjoner per nivå | 4 |
| Passer til ledermateriale | Aluminium/kobber |
| Monteringsmetode | DIN-skinne, 35 mm |
| Materiale i isolasjonskropp | Termoplast |
| Driftstemperaturområde | -25 - 80 Grad Celsius |
| Bredde | 60 Millimeter |
| Høyde | 106 Millimeter |
| Dybde | 65 Millimeter |
| Eksplosjonssikker utførelse Ex e | Nei |
| Terminalplate nødvendig | Nei |
| Farge | Blå |
| Internt koblede trinn | Nei |
| Isolasjonmaterialets flammehemmende klasse i henhold til UL94 | V0 |
