Tilførselsmodul for flatkabel - 5G16-25mm² - Woertz

• Avtappingsmodul / avgreningsmodul for flatkabel 5G16-25mm²
• Passer både WAGO og Woertz sitt flatkabel system
• IP65
• Sort farge

• Pris per stk

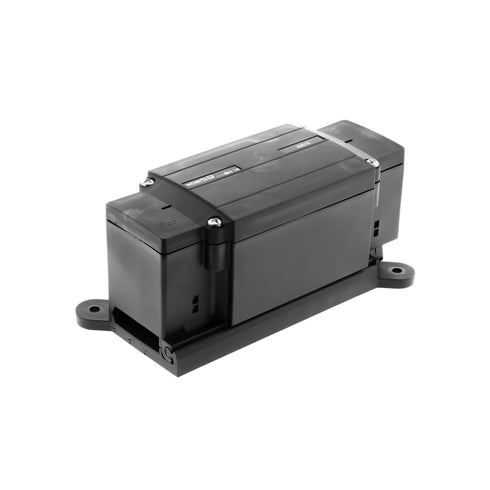

Woertz sin tilførselsmodul  monteres direkte på flatkabel. Passer både til Woertz og WAGO sin flatkabel.

Tilførselsmodulen er 5-polet for flatkabel 5G16mm² eller 5G25mm² IP65 med montering med 1 gjenget kontakt M40x1.5 for 1 tilførselskabel med rundkabel 5x16mm² og 5x25mm². Pakknippel M40 (1583567 for 5x16mm² og 1583568 for 5x25mm²) er tilbehør og må bestilles separat.

Flatkabel til installasjon av infrastruktur for elbil-lading oppnår man en rekke fordeler i parkeringshus, garasjeanlegg og for bedrifter som ønsker et fleksibelt anlegg der man kan utvide eller fjerne ladepunkter etter hvert som behovet oppstår.

Flatkabelinstallasjonen passer overens med alle produsenter av ladebokser og ved at infrastrukturen allerede ligger klar med installasjon av flatkabel kan nye ladepunkter monteres på 15 minutter i etterkant.

Deretter monteres Woertz-koblingsboks / tilførselsmodul over flatkabel der tilførselen skal kobles til.
Nå kobles Woertz-mateboks opp der man ønsker uttak for elbil. Disse leveres både uten, med enkelt og dobbelt uttak.

Flatkabelsystemet baserer seg på piercing-teknologien som gjør avgrening mulig uten å måtte kutte i kabel eller bruke spesialverktøy. Kontakten mellom ledere skjer istedenfor ved at boksen omslutter kabelen og teknologien sørger for at spisskruen trenger gjennom isolasjonen i kabel og skaper kontakt. Dette garanterer lave motstandsverdier.

Woertz brannsikkerhetssystemer representerer en totalløsning med de høyeste sikkerhetskravene, bestående av kabelføringsveier, flatkabel og koblingsbokser. Systemet sørger for at sikkerhetsrelevante elementer, i tilfelle brann, ivaretar pålitelig strømtilførsel til lys og ventilasjon under en evakuering for å beskytte liv og helse.

Woertz brannsikkerhets flatkabelsystem er en systemtestet, DIN4102 E30/E90 funksjonsbevarende komplett løsning som oppfyller den høyeste klassifiseringen i forskriften, B2ca S1d0a1.

På grunn av designfordeler med flatkabel og høyteknologiske materialer er det patenterte Woertz brannsikkerhetsystemet betydelig sikrere enn runde kabler og gir også enestående fordeler når det gjelder installasjonshastighet og kabelen er halogenfri.
Flatkabelsystemet FE180 E90 brukes i krevende miljøer som jernbane og veitunneler, kraftverk, industrianlegg og rømningsveier for å sikre nødbelysning.

Alle Woertz kabler og bokser er i sin helhet laget i Sveits og er internasjonalt sertifisert.

Montering
Se belastningstabell som refererer til installasjonstypene A2, B2, C, D2 og E. Den er fleksibel og lettere å håndtere og montere. Kabelen er dobbeltisolert og kan installeres i vegg, legges utendørs i kabelgrøft, som f.eks. ved tilkopling til utendørs skap etter NEK 399.

Vi er etter forskrift om elektrisk utstyr § 13 pliktig til å informere våre kunder om at all elektrisk materiell beregnet på å kunne inngå i et fast elektrisk anlegg kan kun installeres av en autorisert og registrert installasjonsvirksomhet.
